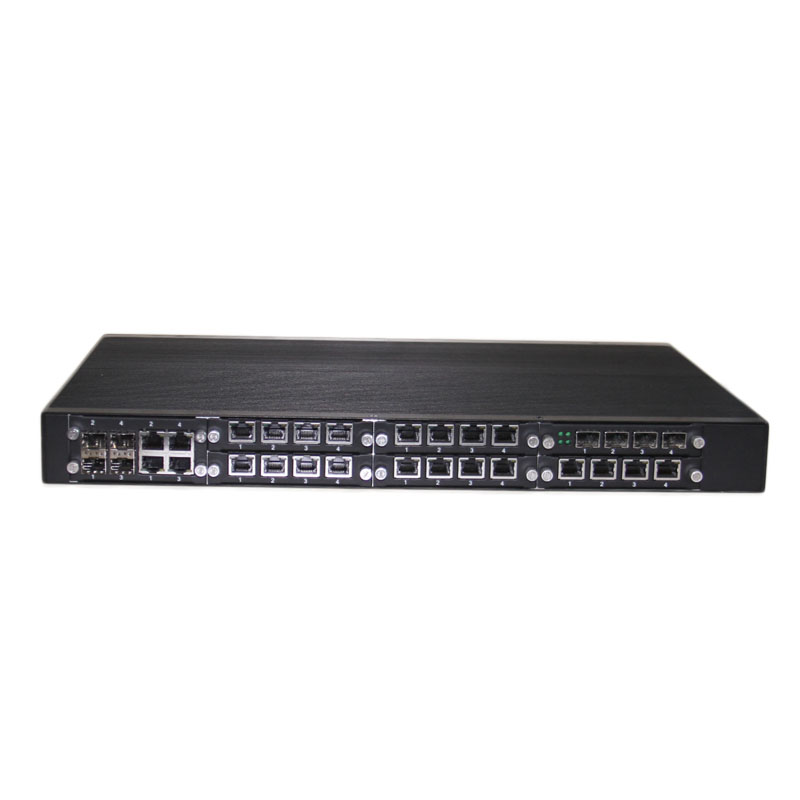

INES-828 工業級三層模組化千兆以太網交換機
產品介紹
可提供28個千兆以太網接口，模塊化，無風扇設計。支持冗余環網拓撲結構，支持完善的二/三層協議，支持RIP,OSPF動態路由協議，支持基于IP及協議的ACL訪問控制列表。支持QoS功能，支持WRED，WFQ，SP和FIFO隊列調度算法。支持9K 巨幀，線速交換，8K MAC 地址，支持Console,telnet,ssh,http，local,radius,tacacs認證，支持SSH,HTTPS，支持靜態聚合和LACP，支持DHCP server/client/relay，支持STP/RSTP / MSTP，基于端口 /基于Tag VLAN,GVRP, IEEE 802.1ad/QinQ VLAN，支持IGMP Snooping v1/v2，支持SNMP 1/v2c/v3,RMON，ACL，支持靜態路由，RIP,OSPF，支持PIM-DM/SM,DVMRP，支持220VAC/24VDC/48VDC/110VDC輸入，1U標準19英寸機架安裝。
產品特性
支持9K 巨幀，線速交換
8K MAC 地址
支持Console,telnet,ssh,http，local,radius,tacacs認證
支持SSH,HTTPS
支持靜態聚合和LACP
支持DHCP server/client/relay
支持STP/RSTP / MSTP
基于端口 /基于Tag VLAN,GVRP, IEEE 802.1ad/QinQ VLAN
支持IGMP Snooping v1/v2
支持SNMP v1/v2c/v3,RMON，ACL
支持靜態路由，RIP,OSPF
支持PIM-DM/SM,DVMRP
支持220VAC/24VDC/48VDC/110VDC輸入
1U標準19英寸機架安裝
技術參數
以太網 | |
工作模式 | 存儲轉發, 二層全線速/無阻塞交換 |
MAC地址 | 8K |
巨幀 | 9K Bytes |
RJ45 | |
速率 | 10/100/1000 Mbps |
MDI/MDIX 自動識別 | 支持直通線和交叉線自動識別 |
自偵測 | 10/100/1000 Mbps 自適應; 支持全雙工和半雙工 |
網口隔離 | 1500 VRMS |
SFP | |
Port types supported | 支持100/1000BaseSFP |
支持 100FX | |
支持 100/1000BaseT SFP 光模塊 | |
光接口類型 | LC 接頭 (具體依賴SFP模塊類型) |
光纖 | 50 or 62.5/125 μm (多模); |
網絡冗余 | |
生成樹 | IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP |
端口聚合 | 靜態聚合和 LACP (Link Aggregation Control Protocol) |
Bridge, VLANs & Protocols | |
流量控制 | IEEE 802.3x (全雙工) 和 背壓(半雙工) |
最大VLAN 數 | 256 |
VLAN 類型 | 基于端口 VLAN |
基于Tag VLAN | |
IEEE 802.1ad Double Tagging (Q in Q) | |
組播 | IGMP v1, v2（ 最多 255 groups） |
IGMP snooping 和 querying | |
Immediate leave 和 leave proxy | |
Throttling 和 filtering | |
LLDP | IEEE 802.1ab Link layer Discovery Protocol (LLDP) |
流量管理和服務質量 | |
優先級 | IEEE 802.1p QoS |
隊列數 | 4 |
Scheduling schemes | SPQ, WRR |
Traffic Shaper | port-based shaping |
安全 | |
端口安全 | 基于IP和MAC地址的訪問控制 |
IEEE 802.1X 認證網絡訪問控制 | |
風暴控制 | 組播/廣播風暴控制 |
管理 | |
用戶管理界面 | Cisco-like CLI (命令行) |
基于WEB瀏覽器 | |
SNMP v1/v2c/v3 | |
Telnet (最多5個會話) | |
管理安全 | HTTPs, SSH |
Radius | |
Upgrade & Restore | TFTP/FTP（配置導入/導出） |
診斷 | Syslog |
Per VLAN mirroring | |
Ethernet Copper connection diagnostic tool | |
SFP with DDM (Digital Diagnostic Monitoring) | |
MIBs | RFC 1757 RMON 1,2,3,9; RFC 2674 Q-Bridge MIB |
DHCP | Client, Server, Relay, Snooping, Option 82 |
NTP/SNTP | 支持 |
System status | Device info/status; Ethernet port status; |
電源 | |
電源輸入 | 冗余輸入，接線端子 |
輸入電壓范圍 | 220VAC/110VDC/48VDC/24DC(可選) |
指示燈 | |
電源狀態燈 | 表示電源輸入狀態 |
網口指示燈 | 連接狀態和速率 |
環境和規范 | |
工作文檔范圍 | -40 to +75°C (-40°C冷啟動) |
存儲溫度范圍 | -40 to +85 °C |
濕度 (無冷凝) | 5 to 95% RH |
震動,沖擊,自由落體 | IEC68-2-6, -27, -32 |
認證符合 | CE/FCC/UL-508; EN-50121-4 |
電氣安全 | UL508/CSA C22, EN61010-1, CE |
EMC | FCC Part 15, CISPR 22 (EN55022) Class A |
RoHS and WEEE | RoHS (Pb free) and WEEE compliant |
MTBF | > 25 年 |
機械特性 | |
防護等級 尺寸 重量 | IP30 30mm(H) x 482.6mm (W) x 340.3mm (D) 3000g |
安裝方式 | 19英寸機架安裝 |
